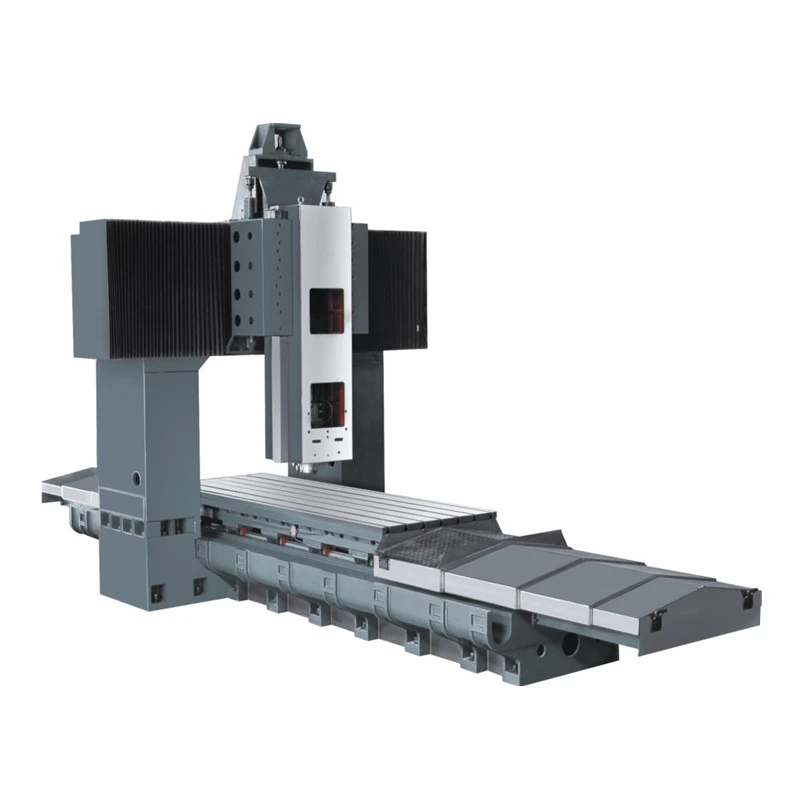

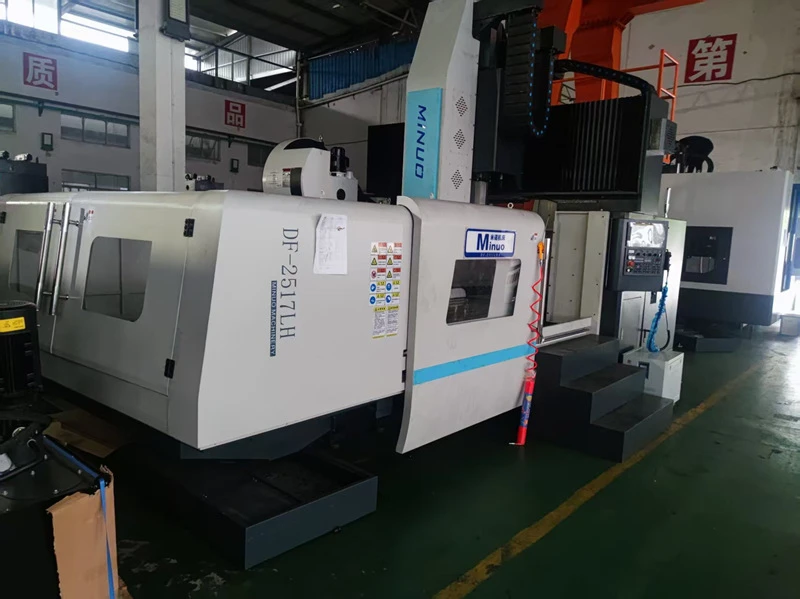

DF-2517LH Extra-Corsa ampia-Centro di lavoro a portale per taglio pesante
- Costruito per gestire componenti di grandi dimensioni sotto carico di taglio sostenuto, il DF-2517LH è un dispositivo sviluppato appositamentefresatura a portale per macchinari pesantidove la corsa lunga e l'elevata rigidità sono entrambe essenziali. La disposizione strutturale enfatizza la distribuzione del carico su tutto il telaio, consentendo una lavorazione stabile anche quando gli assi operano quasi a corsa completa.
- Posizionando la guida dell'asse Z-vicino alla linea centrale del mandrino e utilizzando guide rettangolari C55 completamente rettificate, questofresatura a portale per macchinari pesanticontrolla efficacemente la deformazione durante la sgrossatura pesante. Il piano di lavoro a scatola-supporta fino a 5.500 kg mantenendo un favorevole equilibrio tra rigidità-e-peso e consentendo una precisione costante durante cicli di taglio prolungati.
- Con un potente sistema mandrino BT50 e un'area di lavoro estesa, il DF-2517LHfresatura a portale per macchinari pesantiè particolarmente adatto per stampi super-pesanti, telai strutturali di navi e grandi gruppi meccanici che richiedono sia sbraccio che forza di taglio.
Onore e qualificazione
Certificato di brevetto di invenzione
Certificato di brevetto di invenzione
Certificato di brevetto di invenzione
Certificato di brevetto di invenzione
Certificato di brevetto di invenzione
Specifica tecnica
|
Articolo |
Unità |
DF-2517LH |
|
Larghezza del portale |
mm |
1700 |
|
Corsa dell'asse X/Y/Z |
mm |
2500/1600/800 |
|
Area del piano di lavoro |
mm |
2700X1450 |
|
Capacità di carico del piano di lavoro |
kg |
5500 |
|
Distanza dal naso del mandrino al piano di lavoro |
mm |
200-1000 |
|
Precisione di posizionamento |
mm |
0.012 |
|
Ripeti la precisione di posizionamento |
mm |
±0.004 |
|
Velocità massima del mandrino |
giri/min |
Trasmissione diretta 6000 |
|
Cono del mandrino |
- |
BT50 |
|
Potenza motore mandrino |
chilowatt |
18.5/22 |
|
Coppia motore a 3 assi |
nm |
40/40/40 |
|
Velocità di traslazione rapida a 3 assi |
m/min |
15/15/12 |
|
Velocità di avanzamento del taglio a 3 assi |
mm/min |
1-8000 |
|
Specifiche dello strumento ATC |
- |
BT50 |
|
Tipo e capacità del magazzino utensili |
pz |
Tipo disco 24T |
|
Orario cambio utensile |
s |
6 |
|
Requisiti di pressione dell'aria |
kg/cm² |
6-6.5 |
|
Capacità di alimentazione richiesta |
kva |
50 |
|
Dimensioni complessive della macchina (lunghezza x larghezza) |
mm |
7400X4430 |
|
Altezza della macchina |
mm |
4200 |
|
Peso della macchina (circa) |
kg |
24500 |
